通信和线程模型

pika的线程模型有官方的wiki介绍,这里主要介绍了pika都有哪些线程,这些线程用来干嘛。本篇文章主要涉及监听线程DispatchThread、IO工作线程WorkerThread和工作线程池ThreadPool,结合代码介绍里面实现的一些细节。

1.监听线程DispatchThread

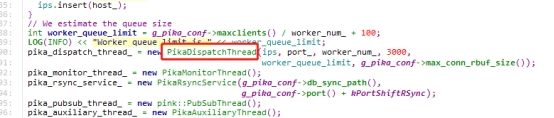

在创建PikaServer的时候,会构造一个PikaDispatchThread,这个PikaDispatchThread,实际上是用了pink网络库的DispatchThread::DispatchThread

alt text

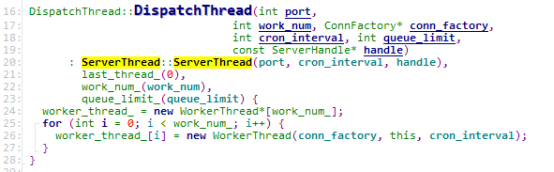

DispatchThread构造函数里面会初始化好若干个WorkerThread

alt text

DispatchThread继承自ServerThread,ServerThread继承了Thread,线程启动时实际上运行的是子类的ThreadMain方法,继承了Thread类的子类需要有自己的ThreadMain,监听线程start的时候,入口是ServerThread::ThreadMain()。线程启动会先ServerThread::InitHandle(),绑定和监听端口,下面看看ServerThread::ThreadMain()里面做了啥。

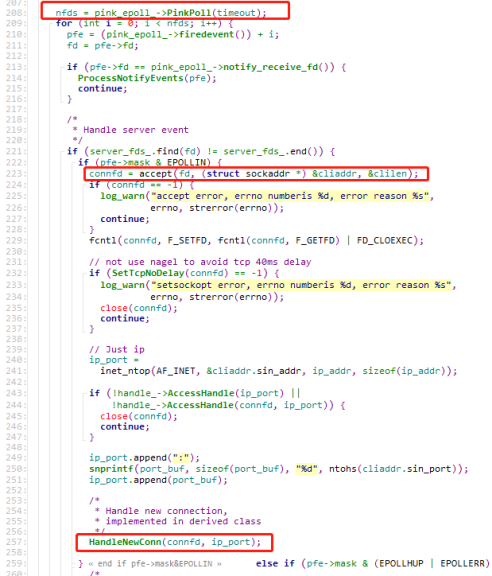

ServerThread::ThreadMain()主要逻辑是一个epoll,当有新的连接事件来的时候,accept,然后调用DispatchThread::HandleNewConn来处理这个新的连接

alt text

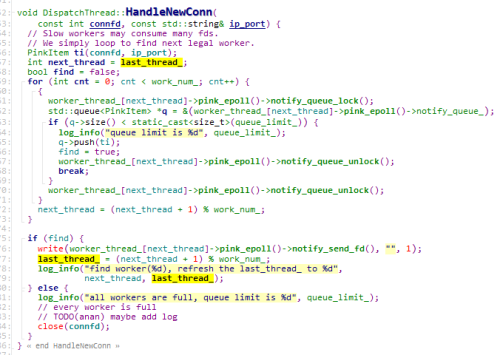

DispatchThread::HandleNewConn如何处理连接呢?实际上监听线程会把连接分发给IO工作线程WorkerThread来处理。每个WorkerThread都有一个PinkEpoll,PinkEpoll有一个notify_queue_,新的连接会以PinkItem的形式push到这个队列里面,然后通知WorkerThread来处理。分发的方式类似轮训,会按顺序分发给notify_queue_没有满的WorkerThread。

alt text

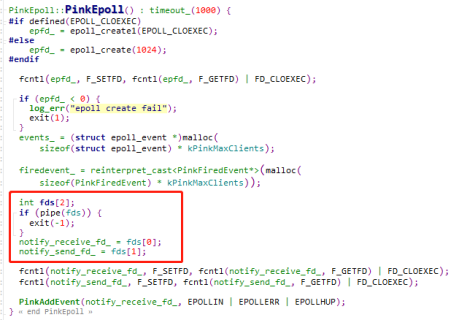

那么监听线程如何通知WorkerThread来处理新的连接呢?使用的是管道的方式,PinkEpoll会创建一个管道用来通知,并且把这个管道加到Epoll里面。在确定好要分发的WorkerThread后,往这个WorkerThread的管道写进去一个1字节的内容,来触发这个管道的读事件。

alt text

2.IO工作线程WorkerThread

DispatchThread::StartThread的时候会起WorkerThread线程,WorkerThread也是继承了Thread,因此工作线程的入口是WorkerThread::ThreadMain。上文说到监听线程把新的连接放到WorkerThread的队列里面后,通知了WorkerThread进行处理。下面我们看看WorkerThread怎么处理的。 WorkerThread同样是一个Epoll,这里会处理新连接请求事件和已连接请求的事件,如果Epoll返回的fd是notify_receive_fd,即管道的接收fd,说明是内部的通知事件,一次性读取多个字节的内容,因为前面已知每个通知是1个字节,因此这里读到了多少个字节就说明有多少个通知,然后在一个循环里面处理这些请求。类型为kNotiConnect则是新的连接,这里会把监听线程push的PinkItem取出来,然后创建一个NewPinkConn,加到conns_里面,并且把这个fd加到WorkerThread的epoll,后续的消息事件就可以在这个epoll被处理。这里conn_factory用的是ClientConnFactory,返回的是PikaClientConn,继承了pink::RedisConn。

alt text

连接绑定到WorkerThread后,已建立连接的客户端发送请求过来,则是走的下面的分支,根据fd在conns_里面找到PinkConn,我们先只看读请求部分,回响应部分后面再看。

alt text

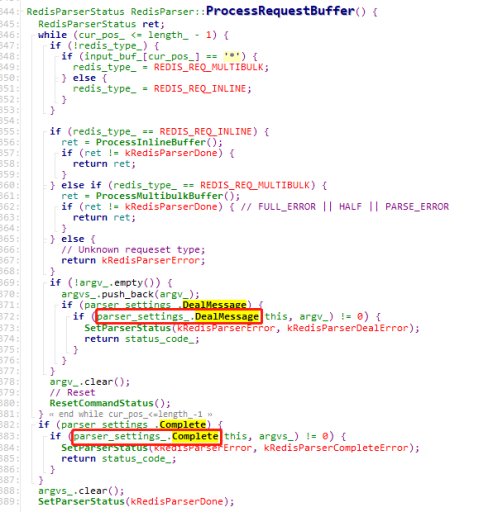

在conns_里面找到的是对应fd的PikaClientConn,使用RedisConn::GetRequest来读取客户端的的请求,此处有一个细节,如果read_status为kReadAll,则一次完整的请求被读取,会先把这个请求fd的读写事件给删除。这是为啥呢?删除了不是后续就处理不了这个请求的读写吗,这个我们后面讲到了再说明。 RedisConn::GetRequest里面,使用RedisParser::ProcessRequestBuffer来解析读取到的内容,然后有2种处理方式,DealMessage和Complete

alt text

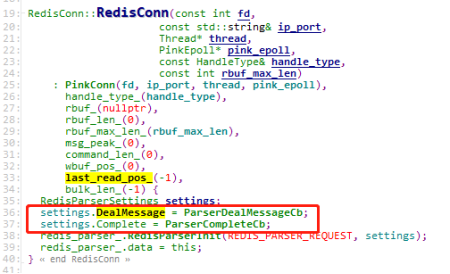

先看下这两个函数的初始化,DealMessage对应着ParserDealMessageCb,Complete对应着ParserCompleteCb

alt text

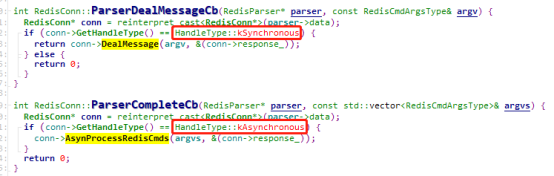

我们看这两个方法,原来一个是同步处理,一个是异步,同步的话就是一个个命令调用DealMessage来处理,异步的话是解析完合成一组命令统一调Complete处理。异步的处理方式是将请求的命令提交给线程池来处理PikaClientConn::AsynProcessRedisCmds,怎么提交的我们在工作线程池里面介绍。

alt text

3.工作线程池ThreadPool

PikaServer构造的时候会创建一个PikaClientProcessor,PikaClientProcessor里面有一个ThreadPool,ThreadPool启动时会创建Worker线程,Worker线程实际的处理函数是ThreadPool::runInThread()

alt text

前面讲到WorkerThread解析完redis命令后会把命令提交给ThreadPool来处理,实际上是调用了线程池的ThreadPool::Schedule方法,Schedule需要一个TaskFunc来真正处理命令,这里使用的是DoBackgroundTask

alt text

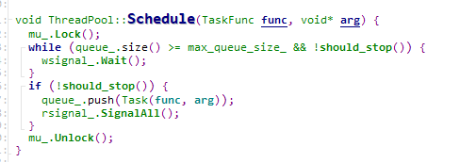

ThreadPool::Schedule里面,把参数封装成Task,然后push到线程池的任务队列,接着通知线程池处理,这里WorkerThread是生产者,线程池是消费者。

alt text

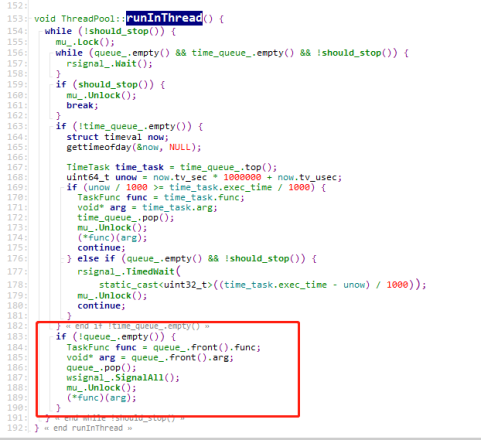

而线程池的工作线程,则是不断地在队列里面取出Task进行处理。

alt text

4.命令处理和响应流程

线程池里面实际处理命令的是DoBackgroundTask,我们先来看看命令是怎么被处理的。DoBackgroundTask里面调用的是PikaClientConn::BatchExecRedisCmd

alt text

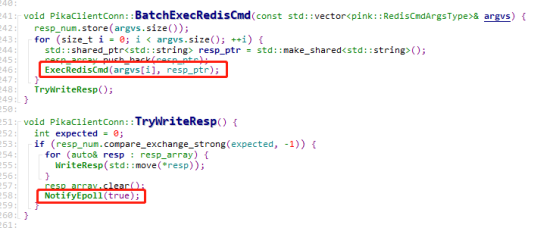

BatchExecRedisCmd里面是命令一个一个取出来ExecRedisCmd,然后PikaClientConn::DoCmd,响应消息先塞到resp_array,在TryWriteResp里面又把响应一个个取出来塞到response_里,并且把is_reply_置为true,然后做了一个NotifyEpoll的操作。

alt text

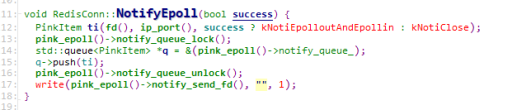

可以看到,这里把处理结果又封装成一个PinkItem,然后和前面介绍的监听线程把连接请求分发给WorkerThread一样,把PinkItem放到PinkEpoll的队列里面,然后通过在管道里面写了一个字节的字符触发epoll的读事件。所以我们回过头来看看WorkerThread的处理WorkerThread::ThreadMain

alt text

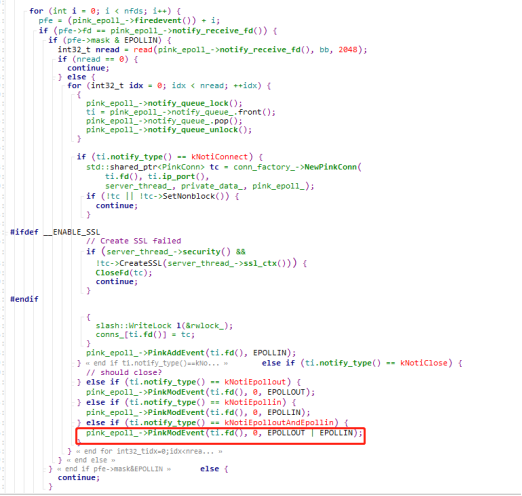

这里的流程和前面介绍的差不多,可以看到这里把这个连接的fd的读写事件重新加到epoll里面,前面我们留了一个疑问,在一次命令读取结束后,把连接fd的读写事件从epoll里面删除了,这是为啥呢?这里我们看到命令处理结束后又把读写事件加回来了。应该是因为pika用的是异步处理,一个连接的命令是异步地交给线程池处理,如果同个连接发了2个命令,因为是异步处理,没有办法保证2个命令满足FIFO,即先来的命令需要先回复,后来的命令后回复,redis是单线程模型,因此天然满足,pika是多线程异步处理,所以这里在读取了第一个命令后,把连接的读写事件删除了,等前一个命令处理完了才加回来,读取第二个命令来处理。

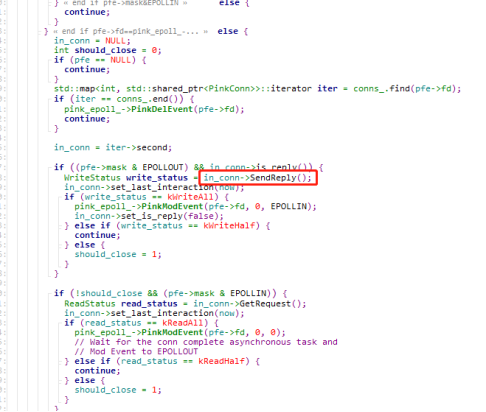

连接的fd加进epoll后,fd可写了,那么epoll会返回可写事件,用RedisConn::SendReply来发送响应给客户端,如果写完了会把fd的写事件给删掉,如果没写完,则等fd可写了会继续触发写事件来写回复。

alt text

5.总结

通过上面的分析可以知道,监听线程是用来监听新的连接,连接来了会交由WorkerThread处理,已建立连接的请求会由WorkerThread封装成Task交给线程池ThreadPool处理,ThreadPool处理完了后,还是由WorkerThread来回复。WorkerThread就是做接收消息,回复消息的,而ThreadPool只是处理消息,不涉及接收和回复的IO操作。这3者的关系大概如下图所示:

alt text
